本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电站设备配电设备箱的帮助： 1、合理有效的分配比例能耗。 2、以便于对三极管的升降操作流程。 3、有较高的平安卫生防护登级，能客观的界面显示线路的导通睡眠状态。

项目名称：656KW柴油车电站汽轮发动机组单机配电箱主要元件明细清单
配电盘箱主要pcb板清单表格
序列号	公司名称	规格参数型号规格参数	计量单位	的数量	工厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发三相异步电热泵机组把握器	HGM6110	只	1	众智
3	来发交流电动机轉速控制机	C2002	只	1	孚创
4	整流24v电源功能	DC24V	只	1	众智
5	中小型里边中间继电器元件	HH54P    DC24V	只	2	正泰
6	全自动当中延时继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

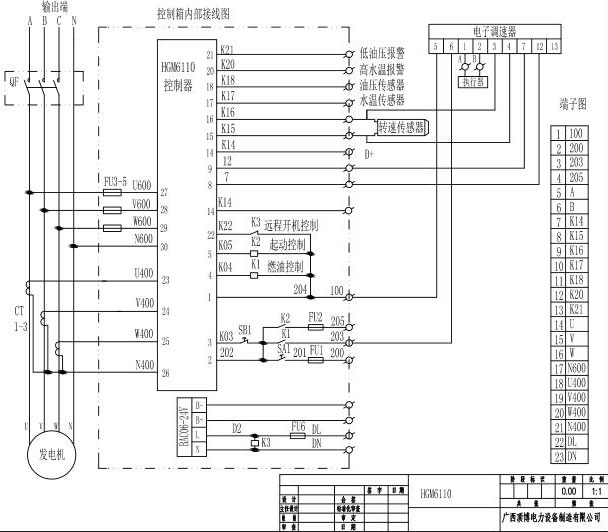

656KW广西顶博发电机组制造单机配电箱元件线路图
