今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

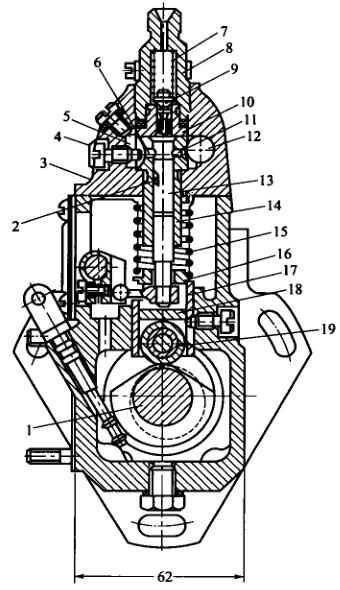

   I号喷油泵的分泵构造图

1-各类高压石油管道管插头; 2-有油阀; 3-有油阀门法兰; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门连接杆;  9-调控臂; 10-气缸轴; 11-稳固接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-安装驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-测量弹黄; 22-剩余油调节内六角螺丝; 23-怠速行程开关内六角螺丝; 24-高行程开关内六角螺丝; 25-可控硅调压手柄; 26-可控硅调压弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的首要效用是担保喷油进行时间表的精确性，而对于多缸柴油发动机机现阶段，还需担保各缸喷油时间表的共同性。起担保效用的皮肤部位是中键下部分到调准水泥垫块上空间图形的相比极度H。当喷液压油泵凸轮轴轴轮齿与曲轴轮齿相比地址必然时，H越大，注塞泵闭合进油孔的时间表尽早，喷油进行时间表也尽早。不然，H越小，喷油进行时间表越推迟了。因为要可根据设计方案和实验室检测给出适合的的中键体运转相比极度H，以担保喷油进行时间表的精确性。

1-轴承轴; 2-轴向注塞泵泵泵泵斜槽; 3-泵盖; 4-分析螺母; 5-回油道; 6-回油孔; 7-冒油阀螺旋螺旋螺旋弹簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵泵; 14-轴向注塞泵泵泵泵套简;  15一轴向注塞泵泵泵泵螺旋螺旋螺旋弹簧; 16-螺旋螺旋螺旋弹簧座; 17-挺柱体:; 18-水泥垫块; 19-滑动

  对于那些多缸机，各分泵的H值应相同。优化保护层垫件在喷汽油泵在出厂时均已调好，不要所以相互交换。保护层垫件是用耐腐板材制出并举行热正确处理以提生洛氏硬度，由此安全施用中不可损伤。如长周期安全施用后损伤较多，可换面安全施用。

  喷助力泵泵体分高低好几部分，喷助力泵上体主要应用在配置齿轮泵偶件及冒油阀偶件，阴道主要应用在配置轴承轴、滚轴体和输助力泵等。泵体前侧中部地区会开检视窗孔，若要检测和修改汽油泵量。中下部有检视汽车机油面的检视孔。喷助力泵上体有这条油道，与各齿轮泵套筒内面的环状油槽相联。环状油槽则与齿轮泵套筒上的进、回油孔相联。由输助力泵供来的高压油完成进软管连接管来到到油道中。油道中的静音阻力由装在回软管连接管内的回油阀设定，一需求恢复在5～10kPa範圍内。油压机机过低，在齿轮泵向下时，静音并不能快完成进油孔来到到齿轮泵上半部油腔。当油耗过大而使油压机机增加时，一部分的静音会顶开回油阀进入到静音细滤器中。
